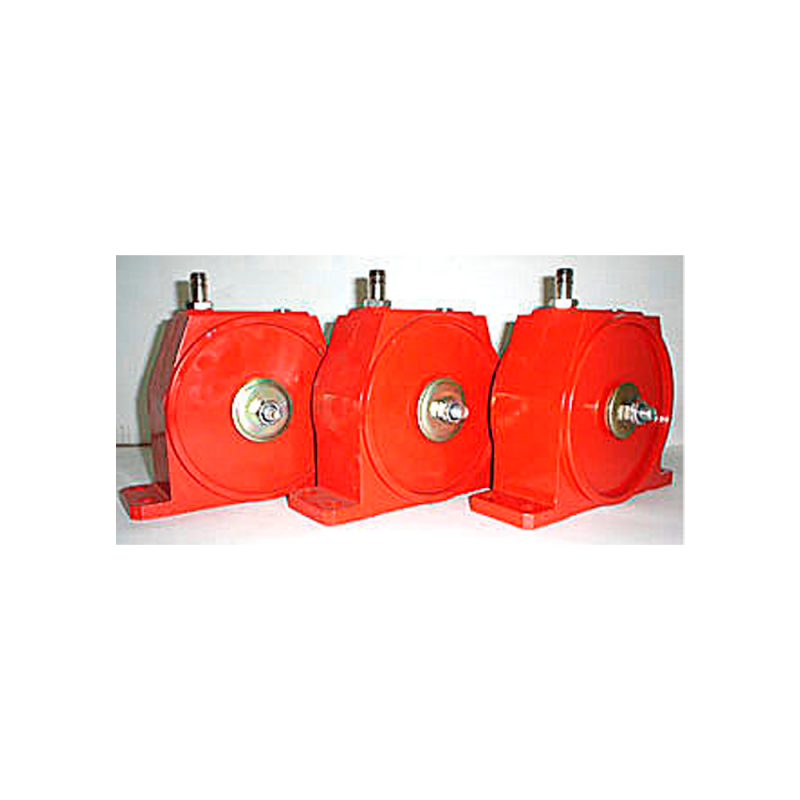

Пневмовибратор VS-10

Описание

Отличительной особенностью пневматических шариковых вибраторов (ПШВ) является это небольшие габариты.

Иными словами, изделие массой 4.5кг. Оно способно уместится на ладони руки, также оно способно обработать нагрузку до тонны полезной нагрузки, имеющую силу до 10 кН.

Пневматические вибраторы позволяют то, что не способны делать электромеханические вибраторы – это РЕГУЛИРОВАТЬ частоту колебаний и возмущающую силу.

ПШВ являются незаменимыми там, где нужно получить ВЫСОКОЧАСТОТНЫЕ колебания.

Также, пневмовибраторы обладают огромным ресурсом, в отличие от “традиционных” вибраторов. Срок эксплуатации ПШВ – почти неограничен.

Конструкция пневмовибраторов – очень проста и надежна. По стальному закаленному желобу вращается шарик, который сделан из высокопрочной стали. Он приводится в движение сжатым воздухом, подаваемым внутрь корпуса вибратора. При вращении шарика возникают виброускорения, причем их амплитуда и частота пропорциональны давлению сжатого воздуха.

Частота оборотов шарика для самого маленького (ПШВ-10) вибратора равняется 20000 в минуту, а для самого большого (ПШВ41) -до 7000 оборотов в минуту. Такие параметры не может обеспечить ни один электромеханический вибратор.

Потребность в пневмовибраторах возникает там. где технологические процессы требуют транспортировки и хранения сыпучих материалов. При этом очень часто происходят ситуации, когда прохождение перемещаемых продуктов по технологическим маршрутам затруднено. Это может быть вызвано как характеристиками самого продукта, так и конструкцией транспортных магистралей. Возникает налипание на стенках бункеров, образуются своды и заторы, ухудшается сход, – все это весьма нежелательно.

Установка пневмовибраторов в проблемных местах позволяет обеспечить беспрепятственное перемещение рабочей фракции.

Он используются для улучшения текучести материала из желобов, бункеров либо воронок, разделения частиц разного материала в формы и т.д. Также препятствуют стыковке будылок или иных предметов. Это предотвращает блокировку конвейеров. Пневмовибраторы – это идеальное решение при фасовке и взвешивании сыпучих продуктов.

Применять вибраторы НСТ можно в любых условиях производства, в том числе с повышенной влажностью и под водой.

Пневмовибраторы – пожаро и взрывобезопасные, поэтому могут применяться в цехах с высокой температурой, а также в пыльных помещениях. Благодаря возможностям регулировки амплитуды колебаний и возмущающей силы, они отлично подходят для использования на вибролотках, вибростолах, в заливочных формах (для обеспечения равномерного заполнения и уплотнения смеси в форме, например, при изготовлении ЖБИ-изделий) небольшого или среднего размера.

Они могут также широко использоваться в пищевой промышленности (например, при производстве творога, мороженного, масла), при фасовке круп, муки, чая, кофе и др. сыпучих продуктов

Благодаря чрезвычайно низким эксплуатационным расходам, что обусловлено как легкостью монтажа, так и наличием самоочистки, очень длительного срока службы а еще отсутствием необходимости тех. обслуживания в период эксплуатации. Пневмовибраторы – это высокоэкономичное изделие. От одной воздушной магистрали возможно запитать несколько вибраторов и еще много другого оборудования. Таким образом, в случае, если на производстве уже используется сжатый воздух, то расходы на эксплуатацию вибраторов минимальны.

Конструктивные особенности пневмовибраторов Сжатый воздух подводится к вибратору через ниппель 1, установленный на корпусе вибратора 2. Вибрации создаются в результате вращательного движения шара 6 по беговым дорожкам 5. Отработанный воздух отводится из вибратора через ниппель 3. Устанавливают вибратор путем жесткого крепления к корпусу вибростола, вибролотка, загрузочной воронки, бункера или формы с помощью болтов через отверстия 4.

Управление потоком воздуха при помощи дросселя регулировки подачи или пневмораспределителя позволит вам изменять скорость вращения вибратора и величину его центробежной силы, которая создавается на его выходе. Пневматические вибраторы NST способны работать в любом положении, под любым углом.

В условиях мороза впрыскивание антифриза или этилового спирта в поток воздуха даст поддерживать непрерывный режим работы вибраторов.

Сжатый воздух, всегда содержит влагу (только если не используется система осушения воздуха). Использование влажного воздуха способствует ухудшению характеристик пневматического вибратора. Рекомендуется использовать на входе в пневмосистему масловлагоотделители.

Для моделей ПШВ-19 и ПШВ-25. Если получается так, что воздух на выходе из выбраторов больше не используется, то рекомендуем устанавливать на входные штуцера глушители или фильтры. Это значительно снизит уровень шума в рабочей зоне а также предохранит вибратор от попадания пыли вовнутрь.

Для того, чтобы пневмовибратор служил долго, нужно выполнять ряд рекомендаций: регулярно смазывать его, путем ввода масла через специальные масленки.

Пневматические вибраторы НСТ – надежное и простое решение для любых задач сепарирования, вибрирования, уплотнения, перемешивания, перемещения и прочих задач с сыпучими продуктами и пастообразными смесями.

Пневмовибраторы НСТ являются идеальным решением для оборудования в пищевой, стекольной и строительной а также металлургической, химической, фармацевтической и горнорудной отраслей.
