15B565 Кран Rever-S для Graco Fusion

Шаровый запорно-регулирующий пневмоклапан Graco (1/4 NPT)

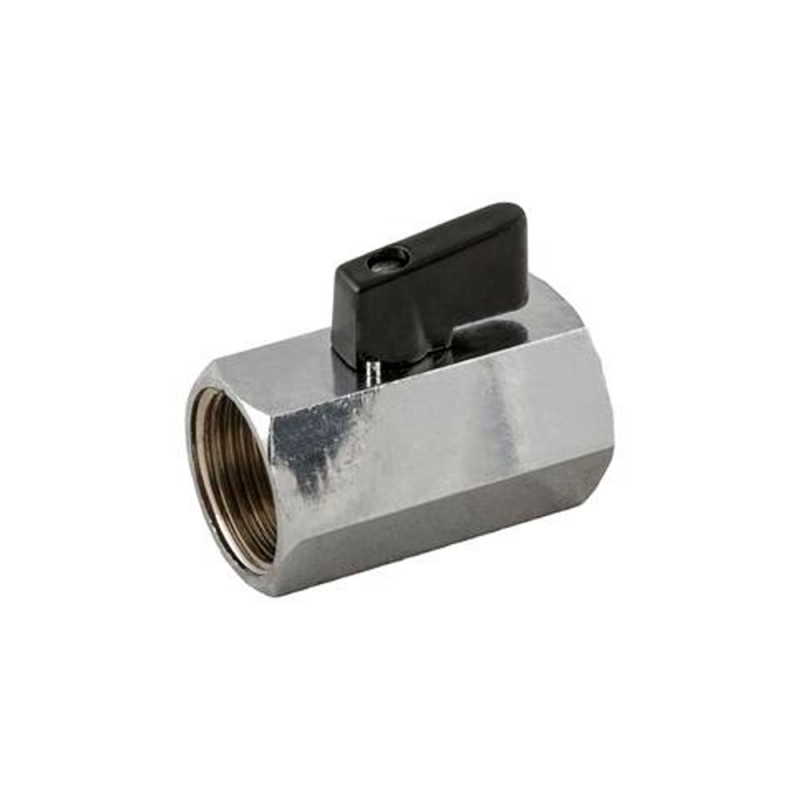

Этот элемент представляет собой компактный латунный шаровый кран промышленного класса с резьбой 1/4″ NPT (“папа”/”мама”). В структуре оборудования для напыления ППУ он выполняет роль главного линейного выключателя воздушной магистрали, монтируемого непосредственно на рукоятку пистолетов Graco Fusion AP.

Инженерные особенности и гидравлика:

• Полнопроходная конструкция: Внутренний диаметр отверстия в шаре минимизирует локальные гидродинамические потери давления. Сжатый воздух проходит сквозь кран без завихрений и падения расхода (CFM), что критически важно для стабильной работы системы воздушной очистки (Air Purge) смесительной камеры.
• Герметичность класса «А»: Использование фторопластовых (PTFE) седел и уплотнений штока обеспечивает абсолютную герметичность перекрытия воздушного потока даже при максимальном рабочем давлении пневмосети (до 10–12 бар).

Технические параметры и нюансы эксплуатации

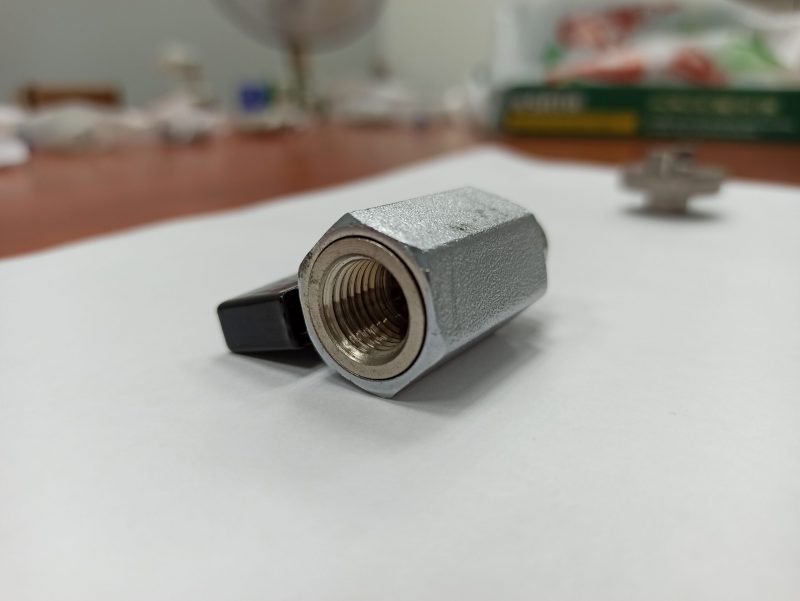

• Конфигурация портов: с одной стороны крана выполнена коническая наружная резьба (Male) для вкручивания в основание пистолета, с другой — внутренняя (Female) для подключения воздушного шланга или быстроразъемного соединения (БРС).
• Эргономика флажка: Короткая металлическая поворотная рукоятка (флажок) спроектирована так, чтобы исключить случайное зацепление и перекрытие воздуха рукой оператора в процессе маневрирования пистолетом, но при этом позволять легко перекрыть поток в плотных рабочих перчатках.

Признаки замены:

1. Абразивный износ PTFE-седел: Строительная пыль и конденсат (особенно при отсутствии качественных осушителей на компрессоре) вызывают появление микроцарапин. Кран начинает пропускать воздух в закрытом состоянии, что приводит к ложным срабатываниям продувки.
2. Осевой люфт штока: приводит к утечке сжатого воздуха наружу через поворотный узел рукоятки. Постоянный свист воздуха в районе руки оператора — прямой сигнал к замене крана.
3. Химическое загрязнение: Попадание мелкой дисперсии изоцианата на шток крана приводит к его полимеризации. Пытаться провернуть заклинивший кран с помощью пассатижей бесполезно — это приводит лишь к срезанию ограничителей хода или поломке флажка.

Совет по монтажу: при установке крана на пистолет используйте качественный жидкий анаэробный герметик средней фиксации для резьбы NPT. Избегайте избыточного наматывания тефлоновой ленты (ФУМ), так как ее части могут попасть внутрь воздушного клапана пистолета и заклинить золотник курка.
