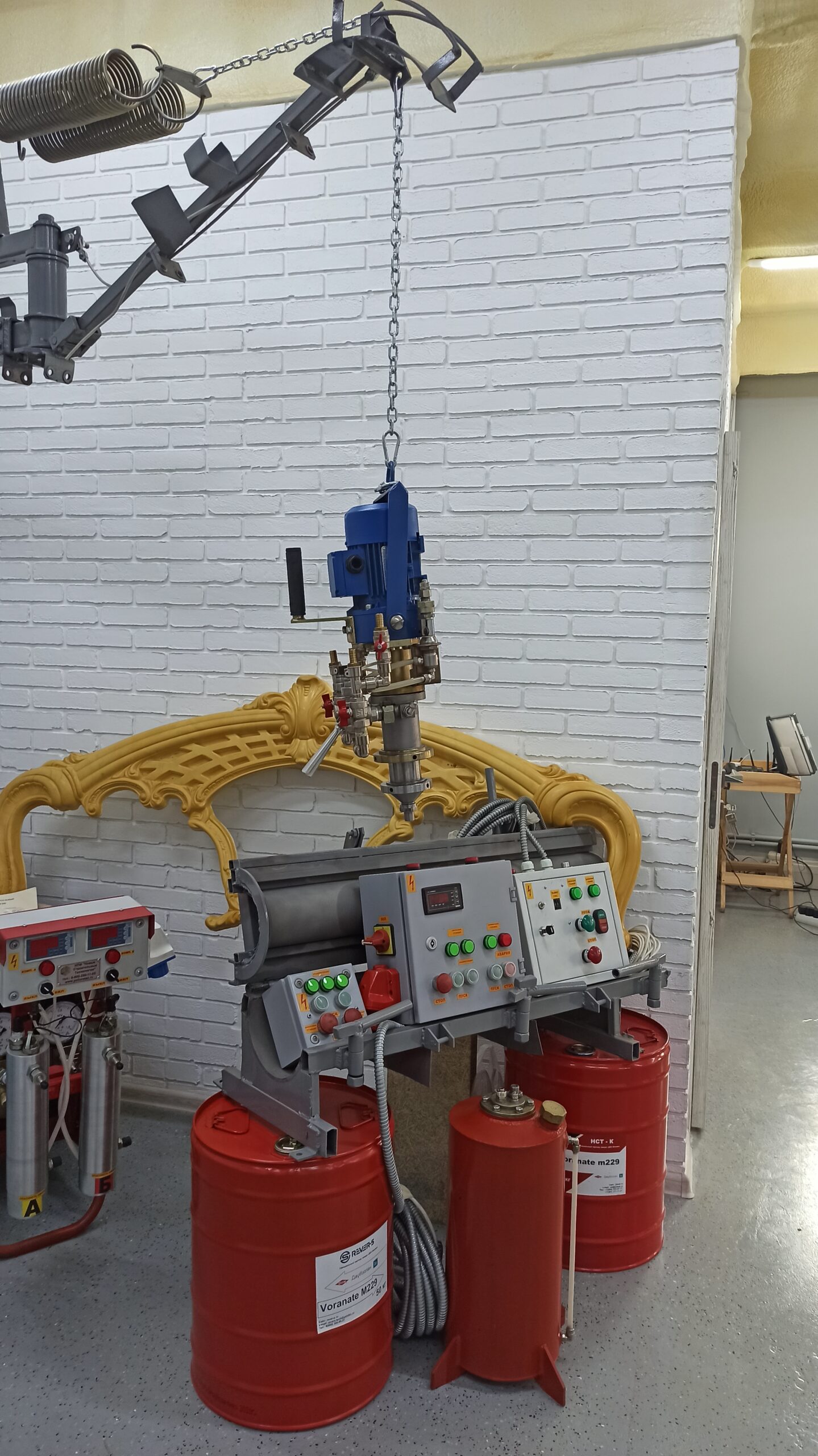

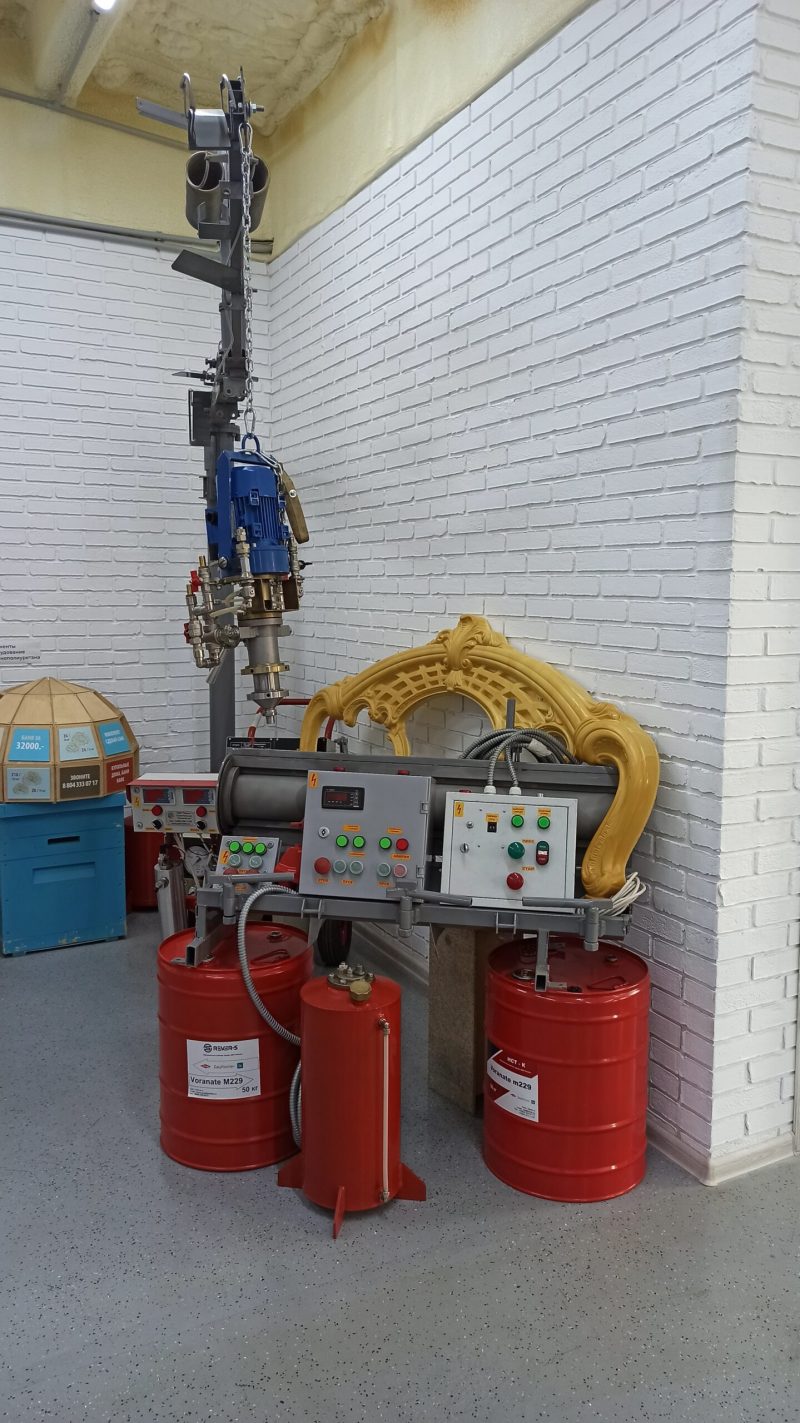

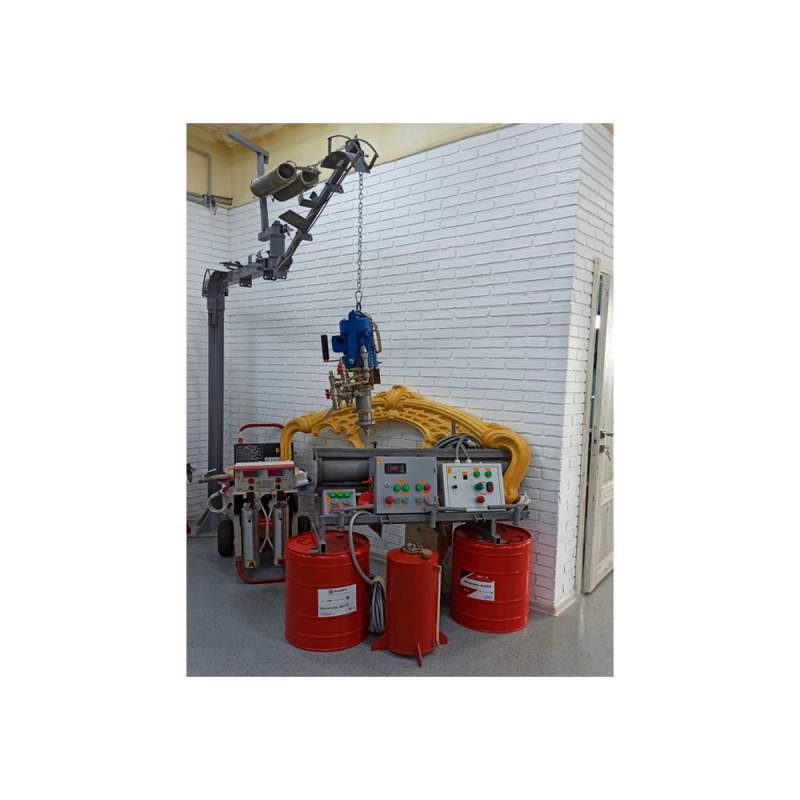

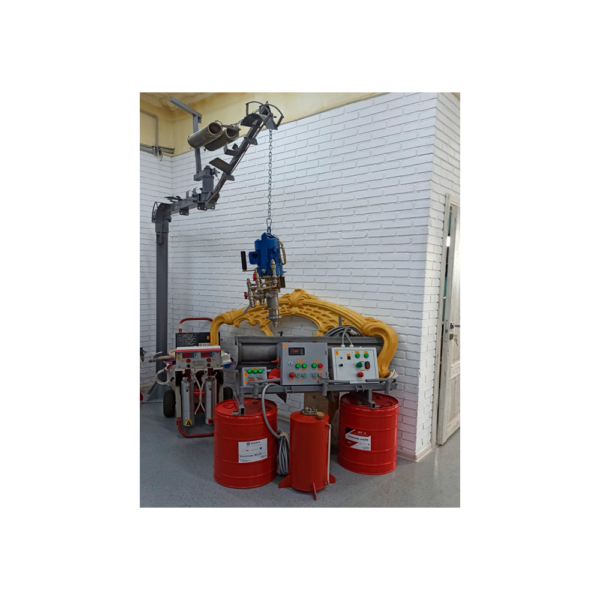

Заливочный комплекс ПЕНА-98 П20УМ-М4/220- 3Г-016
в состав входит:
ПЕНА-98 П20УМ-М4
Заливочная головка 3Г-016
Пульт управления ЗГ06-1
Манипулятор МКП02
700 000руб.
|
Насосная станция |
|
| Модель насосной станции | ПЕНА-98П20УМ-М4 |
| Производительность суммарная (по двум компонентам), при соотношении А:Б = 1:1, [л/мин] / [кг/мин] | 2 – 4 / 2.3 – 4.6 |
| Мощность, [кВт] | 0.75 |
| Напряжение, [В] | 220 |
| Марка насосов | 21НШ20К6 Шестеренчатый |
| Изменение соотношения компонентов А:Б | Ступенчатая (Сменой шестерен открытого редуктора) |
| Возможные соотношения компонентов А:Б по объему | 1/0.9
1/1.0 1/1.1 1/1.2 1/1.3 1/1.4 1/1.5 1/1.6 1/1.7 |
| Габаритные размеры, [мм] | 900х5501150 |
| Масса, [кг] | 85 |
|
Заливочная головка ЗГ-016 |
||
| Максимальная пропускная способность при наилучшем смешивании компонентов (максимальная производительность), [л/мин] / [кг/мин]. | 16 / 19,2 | |
| Электродвигатель ЗГ: Напряжение, [В] Мощность, [кВт] |
220 0,75 |
|
| Частота вращения ротора в смесительной камере под нагрузкой. Регулируется с пульта управления. Подбирается исходя из параметров сырья. Рекомендуемая / максимальная, [об./мин]. | 3000 / 4500 | |
| Объём камеры смешения ЗГ, [см3] | 200 | |
| Рабочее давление в камере смешивания (в зависимости от количества компонентов, поступающих за единицу времени в ЗГ), [кг/см2] / [МПа] | 5 – 8 / 0,4903 – 0,7845 | |
| Рекомендуемое время непрерывной работы ЗГ под нагрузкой, [с] | 180 | |
| Рекомендуемая масса изделий, при использовании компонентов со временем старта до 30с [кг] | 0,5 – 8,72 | |
| Габаритные размеры ЗГ, [мм] | 660х360х300 | |
| Масса ЗГ.[кг] | 24 | |
|
Гидропневмобак ГПБ-20 |
||
| Объём ГПБ, [л] | 20 | |
| Расход воздуха для промывки и продувки ЗГ-006 после заливки ППУ, [м3/мин] | 300 | |
