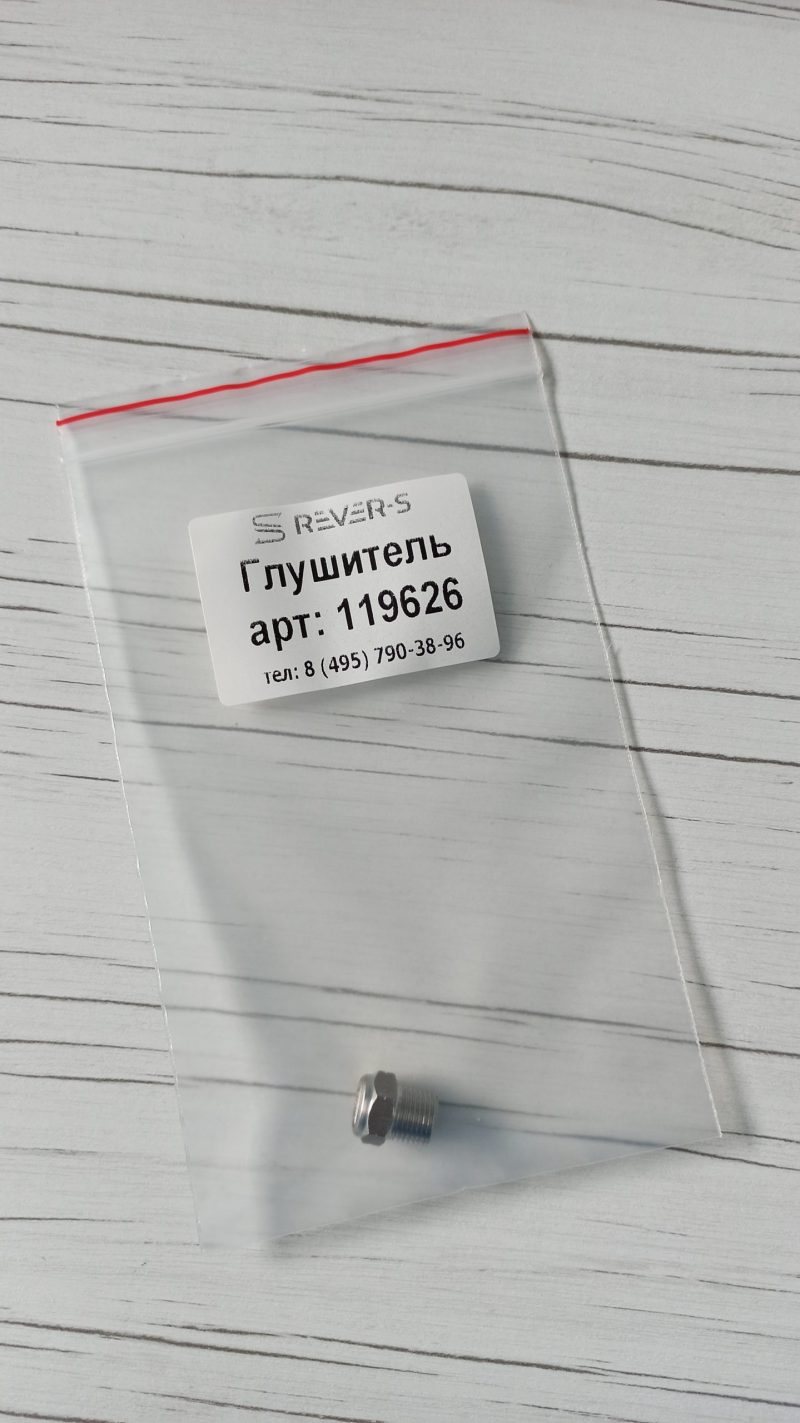

119626 Глушитель Rever-S для Fusion AP

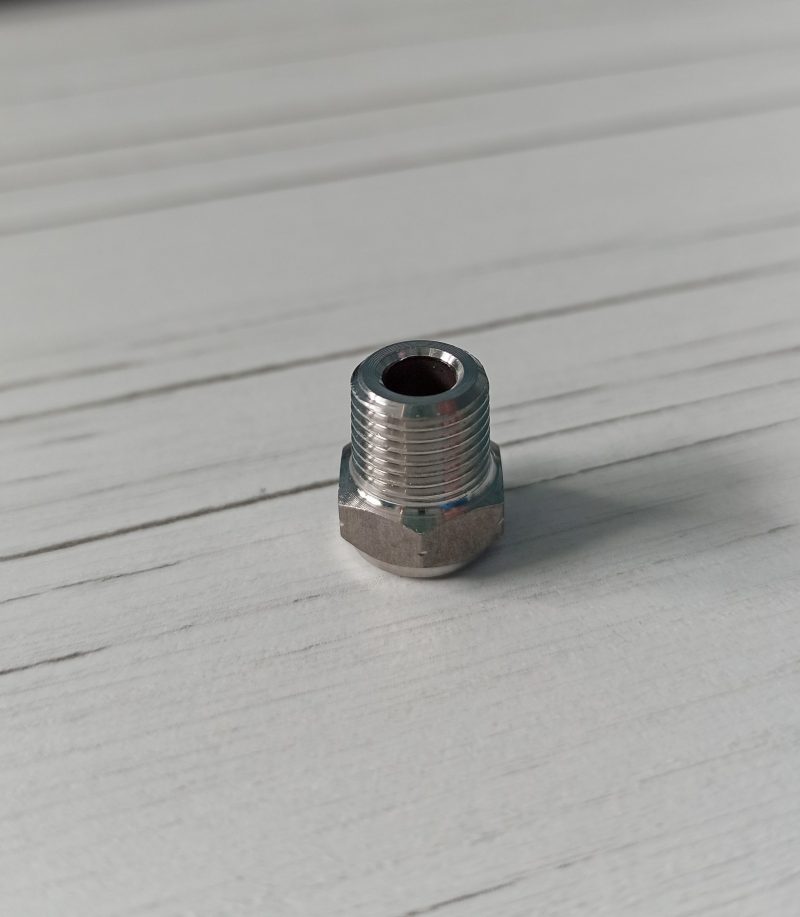

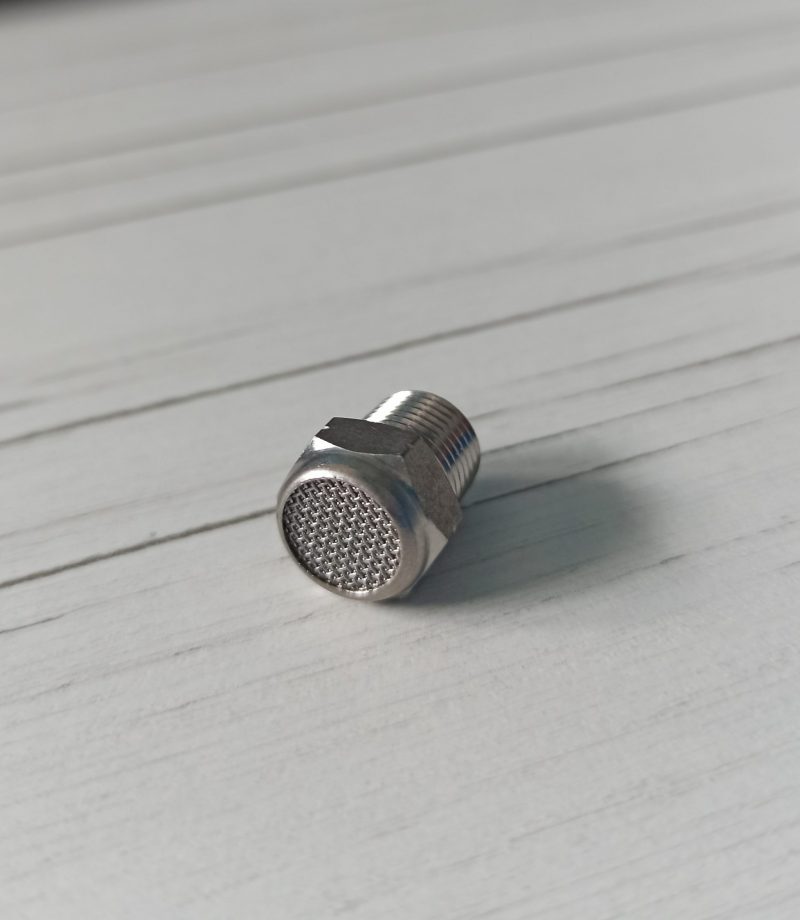

Эта деталь представляет собой пористый дроссель-рассеиватель, вкручиваемый в выхлопной порт воздушного цилиндра пистолетов Graco Fusion AP. Он выполняет функцию оконечного газодинамического фильтра пневмосистемы управления.

Принцип действия:

• Сброс воздуха: при отпускании курка сжатый воздух из рабочей полости цилиндра должен мгновенно выйти, чтобы основной поршень резко вернулся в исходное положение и перекрыл подачу компонентов. Глушитель обеспечивает плавное, без завихрений выход воздуха через отверстия.
• Акустический эффект: без этой детали каждый сброс воздуха сопровождался бы звонким высокочастотным хлопком, что в замкнутых пространствах (например, при напылении ППУ внутри фургонов или на чердаках) приводит к быстрому утомлению органов слуха оператора.

Признаки загрязнения и отказа:

1. Эффект «залипания» или вялого возврата курка: если поры забиты полимеризовавшимся изоцианатным туманом или масляным нагаром от компрессора, в выхлопном тракте возникает избыточное противодавление. Воздух выходит медленно, поршень возвращается с задержкой, и пистолет продолжает «лить» химию еще доли секунды после отпускания курка, оставляя наплывы материала.
2. Полная блокировка выхлопа: Пистолет клинит в открытом положении (режим напыления не отключается), так как запертый внутри цилиндра воздух физически не дает поршню сдвинуться вперед.
3. Срез резьбового хвостовика: из-за хрупкости при боковом ударе (например, если пистолет задели шлангом или уронили) тело глушителя может отломиться, оставив резьбу внутри корпуса.

Важно: чтобы быстро проверить состояние глушителя на объекте, выкрутите его из корпуса. Если без глушителя пистолет начинает работать резко и без задержек — деталь забита. Из-за микроскопического размера пор механическая чистка щеткой бесполезна. Деталь необходимо замочить в агрессивном растворителе на несколько часов и тщательно продуть изнутри наружу, а если это не помогло — заменить на новую.
