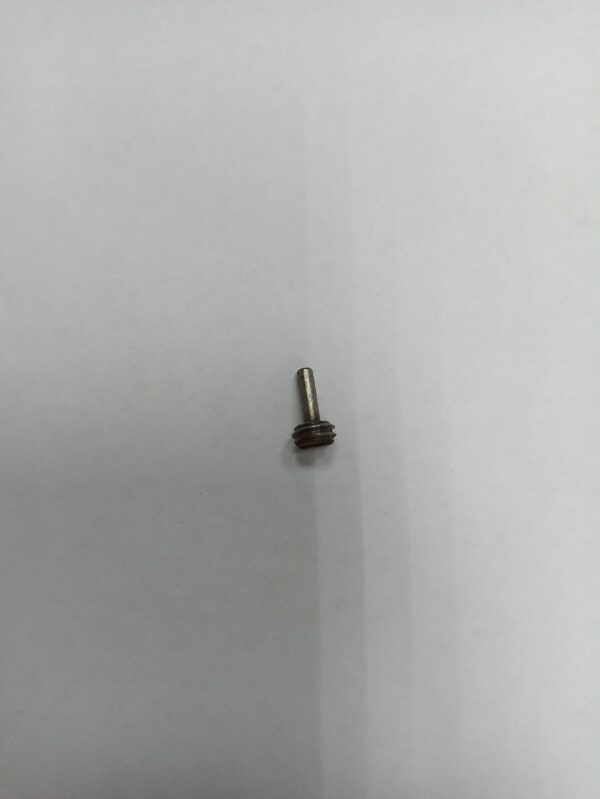

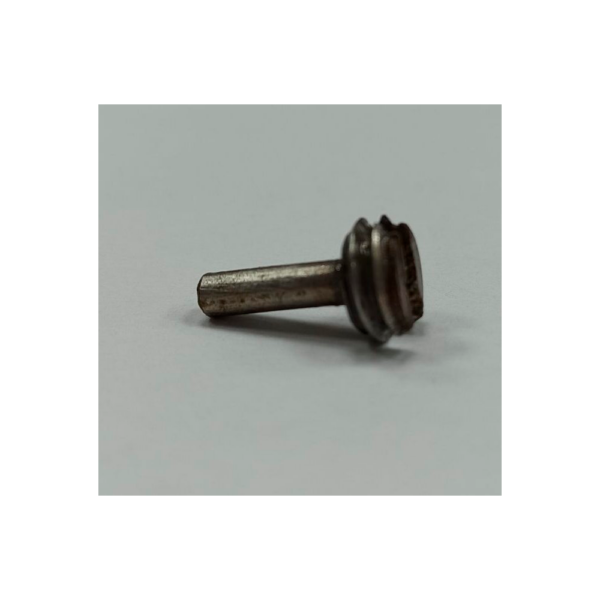

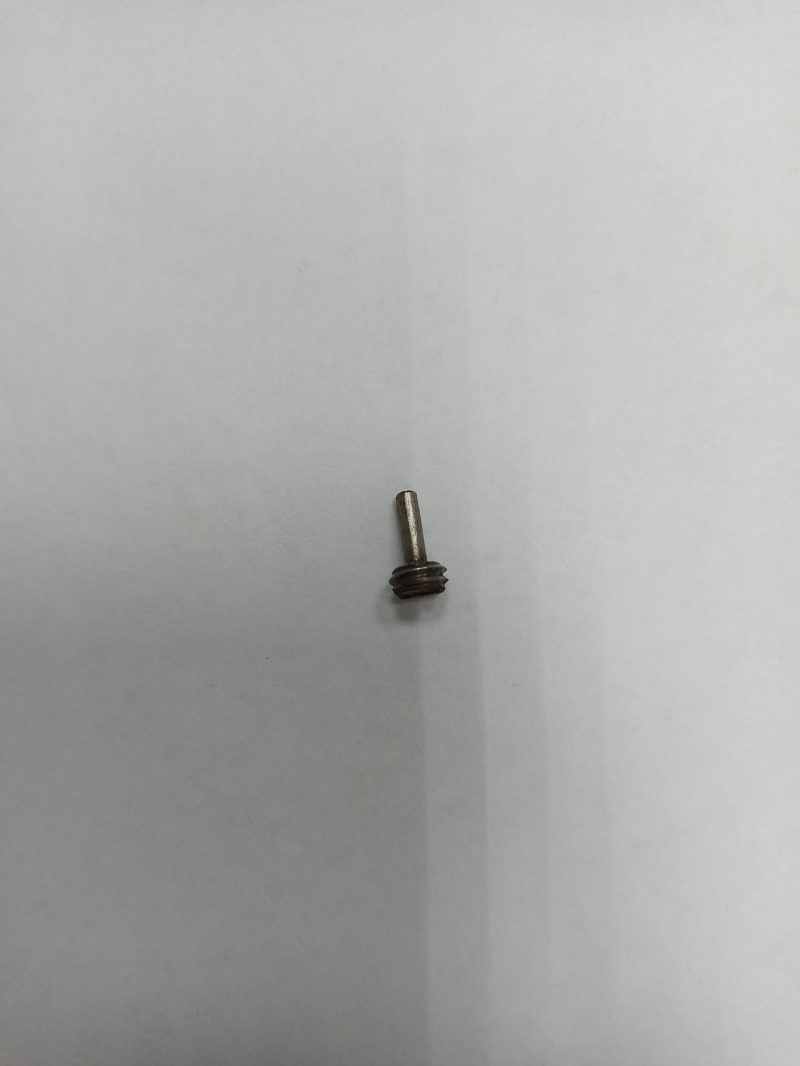

15B214 Винт, регулирующий пружину обратного клапана

Назначение: Механическая регулировка преднатяга и фиксация возвратной пружины воздушного клапана в пневмоцилиндре пистолета-распылителя.

Технические параметры и особенности конструкции:

• Конструктивное исполнение: Резьбовая цилиндрическая пробка-заглушка с упорным торцом для пружины и шлицевым/шестигранным пазом для монтажного инструмента.
• Тип резьбы: Метрическая или дюймовая специализированная резьба высокой точности (обеспечивает плавность регулировки и плотную посадку в корпусе).
• Фиксация: Профиль резьбы рассчитан на сохранение заданного положения при постоянных циклических и вибрационных нагрузках.

Область применения и узлы установки:

Используется при сборке, калибровке и сервисном обслуживании узлов управления пневматических пистолетов Graco высокого давления:

• Узел воздушного клапана (Air Valve): Пистолеты для двухкомпонентного напыления Graco Fusion AP (Air Purge) и Fusion PC (ProConnect).
• Устанавливается в тыльной части пневмоцилиндра, являясь направляющей опорой для пружины (например, пружины 114070).

Эксплуатационная функция:

Винт задает жесткие рамки хода воздушного поршня. Правильная глубина вкручивания винта гарантирует, что клапан будет открываться и закрываться мгновенно при нажатии/отпускании курка. Это исключает задержки в подаче смешивающего воздуха и предотвращает аварийное «залипание» или забивание смесительной камеры компонентами.
