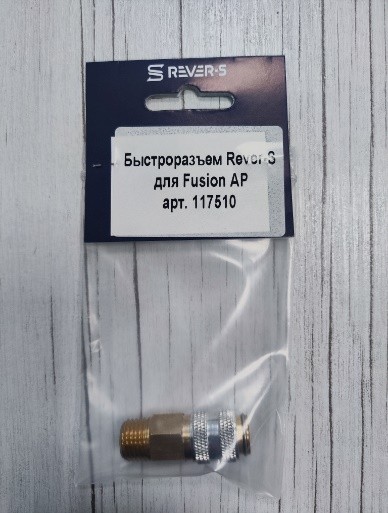

117510 Быстроразъем Rever-S для Fusion AP

Артикул Graco: 117510 Применение: Элемент пневматической системы пистолетов-распылителей Graco Fusion AP (Air Purge). Назначение: Быстрое, герметичное и надежное подключение шланга подачи сжатого воздуха к рукоятке или воздушному вентилю пистолета.

Назначение и эксплуатационные преимущества

Быстросъемный штекер («папа») Graco 117510 — это незаменимый элемент воздушного тракта пистолета Fusion AP. Сжатый воздух критически важен для работы данного оборудования: он приводит в движение внутренний поршень при нажатии курка и непрерывно продувает смесительную камеру, предотвращая ее засорение полимером.

• Экономия времени на обслуживании: Оригинальный разъем позволяет отсоединить пистолет от воздушной магистрали всего за одно движение. Больше не нужно использовать гаечные ключи, чтобы снять пистолет для чистки, смазки или транспортировки.
• Свободное вращение: Конструкция соединения позволяет воздушному шлангу свободно вращаться вокруг своей оси на 360°. Это снимает осевое напряжение со жгута шлангов, делает плеть более послушной и существенно снижает нагрузку на кисть оператора во время напыления.
• Абсолютная герметичность: Прецизионная обработка запорного кольца штуцера исключает малейшие утечки воздуха в месте стыка, гарантируя стабильное давление компрессора и четкую работу пневмопривода.

Технические характеристики

• Тип резьбы: 1/4″ NPT (наружная коническая резьба трубного стандарта США). Обеспечивает плотную посадку в корпус воздушного блока.
• Материал: Закаленная сталь со специальным износостойким гальваническим покрытием. Штуцер не боится коррозии, которая часто возникает из-за конденсата в пневмолиниях, и устойчив к механическому истиранию.
• Профиль: Промышленный стандарт (Industrial Interchange), обеспечивающий полную совместимость с профессиональными быстросъемными муфтами («мамами»).

Когда штуцер подлежит замене?

Штуцер относится к элементам, принимающим на себя частые механические удары при работе на строительном объекте. Замена требуется при следующих симптомах:

1. Постоянный свист (травление) воздуха из-под быстросъемного соединения, даже если ответная муфта («мама») исправна. Это происходит из-за появления забоин, глубоких царапин или износа посадочного пояска штуцера.
2. Проблемы с фиксацией: Пистолет тяжело защелкивается в воздушный шланг или заклинивает при попытке его отсоединить (нарушена геометрия штекера из-за ударов о бетонный пол или строительные леса).
3. Повреждение резьбовой части или деформация граней под ключ при неаккуратном монтаже.

Совет по установке: при вкручивании штуцера в воздушный блок пистолета Fusion AP используйте качественную анаэробную уплотнительную пасту (резьбовой герметик) или тефлоновую ленту (фум-ленту) для конических резьб NPT. Это обеспечит стопроцентную герметичность резьбового соединения.
